酸洗い工程の安全性と効率を高める最新ノズル技術
鋼板（主にコイル状の鋼帯）からスケール（酸化皮膜）やサビを酸で除去するための連続処理設備の工程に
酸洗工程があります。

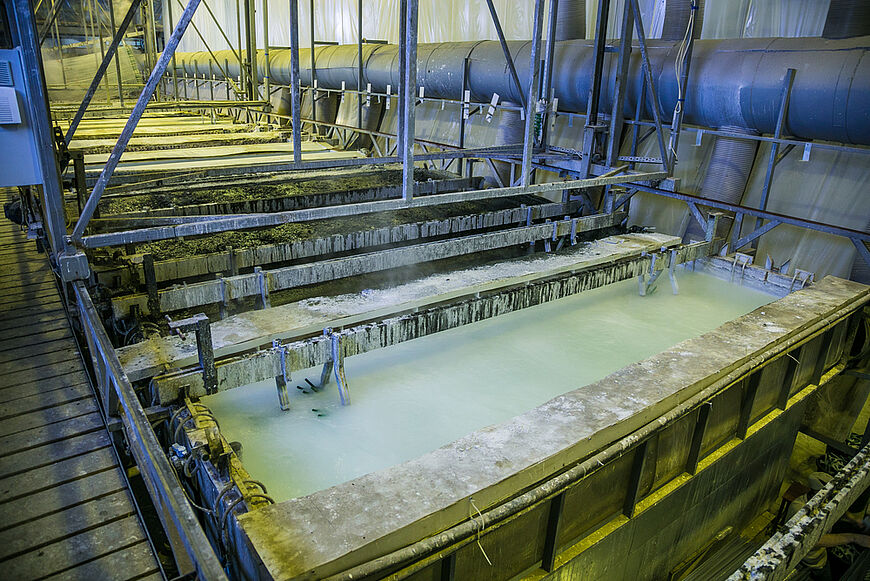

酸洗工程とは？その時に使うノズルは？
レヒラー社は150年の歴史と経験からドイツの製鉄を皮切りに世界中の製鉄所で使われています。
では、その時に使われるノズルを紹介したいと思います。
まずは分割して簡単に説明します。
① 導入：なぜ酸洗い工程に「ノズル選定」が重要なのか？
・酸洗い工程の品質は噴霧の均一性で大きく変わる
・不適切なノズルは「ムラ」「未洗浄」「過剰消費」「乾燥不良」を招く
② 酸洗い工程の基本プロセス
1. 前処理洗浄
2. 酸の散布（Pickling）
3. リンス（酸の除去）
4. 中和
5. 乾燥（エアーブロー）
③ レヒラー社のノズルが選ばれる理由
均一な噴霧パターン
酸に強い素材
目詰まりしにくい構造
自動アライメント（ドブテイル構造）
省エネ・低騒音のエアーノズル
豊富な型番ラインナップ
④ 用途別：②の推奨ノズル型番一覧
さて、ここから本番です。

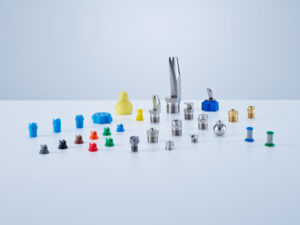

1. 洗浄・酸洗い・リンス用：フラットファンノズル
特徴：均一なパラボリック分布、安定した噴霧幅
■ 標準フラットファン
型番：632シリーズ
■ ナット付きフラットファン
型番：652シリーズ
■ ドブテイル型（自動アライメント）
型番：660シリーズ
主な用途：前処理洗浄、酸散布、リンス
更に違った形状のフラットノズルもあります。
タング（Tongue）型フラットファンノズル
酸洗いラインで特に人気の高いシリーズ
型番：686シリーズ
特徴：
・目詰まりしにくい
・自動アライメント
・酸洗い・リンスに最適
2. 縦軸型フルコーンノズル（酸槽・表面処理・酸ミスト除去）
型番：460シリーズ（特許品）
動画はこちら
特徴：
・大きな自由断面
・安定したスプレー角度
・酸槽の循環や均一処理に最適
3. 乾燥工程用：エアーブローノズル
型番：FL-600シリーズ
特徴：
・消音
・層流による空気消費量を抑制
・高い衝撃力
⑥ よくある課題とノズルでの改善例
・「酸洗いムラが出る」→ 噴霧角度・流量の見直し
・「乾燥に時間がかかる」→ エアーノズルでエア消費削減
※ソニック社製ブロワーだと更に省エネ改善効果「大」
・ノズルがすぐ詰まる→ 686シリーズで改善
・「酸の使用量が多い」→ パラボリック分布ノズルで均一化
繰り返しになりますが、レヒラー社は150年以上の歴史と経験を持つ世界随一のノズルメーカーです。
製品数も45000種類以上と多くの産業に最適なノズルを提供しています。

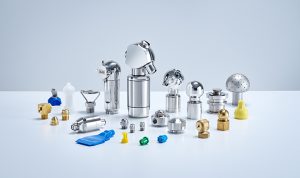

レヒラー社製スプレーノズル
上記はあくまでも鋼材の洗浄、乾燥の一例です。
何か洗浄、乾燥でお困りでしたら是非一度弊社専門スタッフにお気軽にご連絡ください。
